Ladestasjon el-bil

Vi installerer løsninger for ladeuttak til elbiler.

ladestasjon elbil illustrasjonsbildeDet er registrert over 54 000 elbiler i Norge (juli 2015). Markedet for elbiler øker, og teknologiutviklingen går svært fort – det er forventet over 200 000 elbiler på norske veier i løpet av noen år.

Det kommer fortløpende reguleringer fra lovgivere, eltilsyn og nettselskaper – med regelverk og retningslinjer for hvordan installasjon av lade-uttak skal utføres.

Det er kun tillatt med 10A sikring for lading av elbil over vanlig stikkontakt, og det skal på nye anlegg være en egen kurs for dette.

Ved høyere ladestrøm (dvs over 10A), så kreves at det installeres et ladeuttak i hht europeiske standarder.

Det ble i februar 2015 innført et krav om at jordfeilvernet på kurs for ladeuttak (eller evt jordfeilvern installert i selve ladeuttaket), skal være type B. Dette for å hindre at eventuelle DC-komponenter (likestrømsfeil) fra bilen, kommer inn på det elektriske anlegget.


Prosjektering og installasjon av ladeuttak for elbiler

Ladeuttak for elbiler deles inn i tre kategorier: Hurtiglading, semi-hurtiglading og normallading. Normal lading vil som oftest være det som er mest aktuelt i boliger, med tanke på kostnader for installasjon og tilgang på strøm i det eksisterende anlegget. Videre er det 3 alternativer («modes») for lading av elektriske biler.

Det er mange punkter som må avklares – noen relevante spørsmål vil være:

  • Hvor skal uttaket etableres? Hjemme i din private garasje, i felles garasjeanlegg / parkeringshus, ladestolpe på offentlig sted o.l.
  • Hvilket behov har du – type bil og ladekontakt
  • Valg av kategori / løsning / mode
  • Har du nok strøm for å etablere hurtiglader, eller må du forsterke anlegget?
  • Tillater nettselskapet at du etablerer hurtiglader, eller må foranliggende nett forsterkes?
  • Er ditt anlegg tilknyttet IT-nett med 230V – eller er det TN-nett med 400V?
  • NB! Ved bruk av 1-fase husholdningskontakt (schuko) uten tilleggsbeskyttelse for lading av EL-bil så skal denne i Norge begrenses til 10Amp!

Les mer: Last ned Temaveileder for ladestasjoner – utarbeidet av Nelfo, DSB, NEK og Elbilforeningen.


Leverandør av ladestasjoner

En av våre leverandører er Salto Ladestasjoner AS – som er aktive i utvikling av ladesystemer for elbil.

Med tillatelse fra Salto gjengir vi her noe tekst fra Salto sine hjemmesider:

Lær om lading:

Hva er forskjellen på Type-1 og Type-2 kontakt?

Type-2 er den standardiserte* benevnelsen på ladegrensesnittet mellom infrastrukturen og el-kjøretøyet, som man har besluttet å bruke overalt i Europa. Også kalt for «Mennekes-kontakt» ettersom Mennekes var de som fant den opp. Type-2-kontakter er både for 1- og 3-fase, og finnes både på ladepunktene og på kjøretøyene.

Type-1 er den standardiserte* benevnelsen på ladegrensesnittet mellom infrastrukturen og elbiler i Japan og USA. Den er også kalt for j1772 fordi den ble først definert i SAE J1772. Type-1 grensesnittet er bare for 1-fase og ble konstruert av japanske Yazaki, som er en av verdens største connector-produsenter til biler.

* Internasjonal standard for ladegrensesnitt til el-kjøretøy EN/IEC 62196.

Hva er mode-2, mode-3 og mode-4?

Hva bestemmer ladefarten – og hvordan beregne ladetiden?

Bruk denne linken for å lære mer – på Salto sine hjemmesider

Finn riktig ladeløsning.

Det er mulig å lade på en vanlig stikkontakt men den har sin begrensing. Bilprodusentene leverer ulike ladeprodukter med bilene – oftest er dette ladekabler med begrenset ladefart. Salto har laget en konfigurator for å hjelpe deg å finne en passende ladeløsning. Se først i sikringsskapet på lokasjonen hvor ladingen skal skje. Der bør det også være ledig plass fysisk til en ny el-kurs. En videre vurdering av elanleggets kapasitet sammen med de andre elektriske belastninger som du har, kan gi deg en indikasjon på hvilken ledig kapasitet (elektrisk effekt) som anlegget ditt kan fordele til lading uten å måtte belastes fullt ut eller oppgraderes. Har du en bil som kan lade med 3-fase, så se etter gul merking for 400V. (Lading med 3-fase omfatter 400V +N. Har man kun 3-fase på 230V må man enten nøye seg med lading på 1-fase eller benytte en transformator). Deretter gjør du et anslag på den kjørelengden du har behov for og hvor mye tid du normalt kan avse til lading. Disse parametere danner grunnlaget for å finne ditt reelle behov for energi og ladeeffekt, og kan videre indikere et utstyr som harmonerer.  Bruk denne linken for å komme til konfiguratoren.

Produkter

Ladekabler mode-3 og mode-2, ladestasjoner, ladestolper, trafoer og tilbehør – les mer på Salto sine hjemmesider

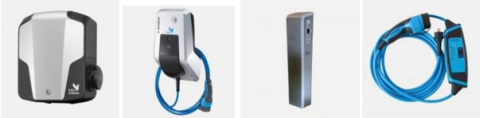

Produktbilder – Salto

ladestasjoner elbil


Norsk elektroteknisk norm oppgraderes – NEK 400:2014 gjøres gjeldende fra juni 2014.

Denne inneholder en ny delnorm 722 som beskriver hvilke krav som gjelder til strømforsyning og ladeuttak for elektriske kjøretøy.

  • Ladestasjoner for el-bil
  • Krav til uttak og utforming
  • Krav til beskyttelse
  • Krav til samtidighet
  • Krav til periodisk kontroll
  • Jordfeilbryter
  • Ytre påvirkninger
  • Overspenningsvern

Relevante linker til el-bil leverandører

Lading av Tesla S

Lading av Nissan Leaf
